接口
SDI视频输入
2路10bit SD/HD/2K/4K和2D/3D自适应。支持3Gb/s和6Gb/s单链路和双链路。
SDI视频输出
2路10bit SD/HD/2K/4K和2D/3D自适应。支持3Gb/s和6Gb/s单链路和双链路。
模拟视频输入
1路分量YUV通过3个BNC接口，可切换S-Video或复合输出。分量输出支持
HD和SD。
模拟视频输出
1路分量YUV通过3个BNC接口，可切换S-Video或复合输出。分量输出支持
HD和SD。
HDMI视频输入
1路HDMI A类接口支持3D帧封装和Ultra HD。
HDMI视频输出
1路HDMI A类接口支持3D帧封装和Ultra HD。
模拟音频输入
双通道专业平衡模拟音频通过XLR接口。
模拟音频输出
双通道专业平衡模拟音频通过XLR接口。
AES/EBU音频输入
双通道非平衡带采样率转换器。
AES/EBU音频输出
双通道非平衡。
SDI音频输入
16通道嵌入SD/HD/2K/4K。
SDI音频输出
16通道嵌入SD/HD/2K/4K。
HDMI音频输入
8通道嵌入SD/HD/4K。
HDMI音频输出
8通道嵌入SD/HD/4K。
同步输入
SD、720p50、720p59.94、1080i50和1080i59.94格式黑场或任何HD格式三电平同步。
设备控制
兼容索尼Sony? RS422录机控制端口。软件控制TxRx方向可逆串行端口。
计算机接口
PCI Express 4速***代，兼容4、8以及16速PCIe。
编解码器
支持：AVC-Intra、AVCHD、佳能Canon XF MPEG2、数码单反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、Apple ProRes 4444、Apple ProRes 422 (HQ)、Apple ProRes 422、Apple ProRes (LT)、Apple ProRes 422 (Proxy)、无压缩8-bit 4:2:2、无压缩10-bit 4:2:2、无压缩10 bit 4:4:4。
软件
包括软件
Mac OS X操作系统：Media Express、Disk Speed Test测速软件、LiveKey、Blackmagic Desktop Video软件和Blackmagic Mac OS X版驱动。Media Express、Disk Speed Test测速软件、LiveKey、Blackmagic Desktop Video软件和Blackmagic Windows 7和Windows 8版驱动。Media Express、Blackmagic Desktop Video软件和Blackmagic Linux版驱动。
内部软件升级
固件内置软件驱动程序，系统启动时加载或通过软件更新程序加载。
物理安装
Mac OS X, Windows和Linux操作系统：PCI Express 4速***代，兼容4、8以及16速PCI Express插槽。Mac OS X系统要求为Mac Pro计算机。完整系统要求请参阅支持页面。
应用软件
视频格式
SD格式支持
525/29.97 NTSC、625/25 PAL。
HD格式支持
1280 x 720p50、1280 x 720p59.94、1280 x 720p60、1920 x 1080i50、1920 x 1080i59.94、1920 x 1080i60、1920 x 1080PsF23.98、1920 x 1080PsF24、1920 x 1080PsF25、1920 x 1080PsF29.97、1920 x 1080PsF30、1920 x 1080p23.98、1920 x 1080p24、1920 x 1080p25、1920 x 1080p29.97、1920 x 1080p30、1920 x 1080p50、1920 x 1080p59.94、1920 x 1080p60。
2K格式支持
2048 x 1080PsF23.98、2048 x 1080PsF24、2048 x 1080PsF25、2048 x 1080p23.98、2048 x 1080p24、2048 x 1080p25。
4K格式支持
3840 x 2160p23.98、3840 x 2160p24、3840 x 2160p25、3840 x 2160p29.97、3840 x 2160p30、3840 x 2160p50*、3840 x 2160p59.94*、3840 x 2160p60*、4096 x 2160p23.98、4096 x 2160p24、4096 x 2160p25。*仅为输出
SDI规范
SMPTE 259M、SMPTE 292M、SMPTE 372M、 SMPTE 425M A级和B级、 ITU-R BT.656及ITU-R BT.601。
SDI元数据支持
VITC读取用于3:2下拉位移除。VANC采集和输出使用多达3个视频行。HD RP188。隐藏式字幕。
音频采样
电视标准采样率48Khz，24bit。
视频采样
4:2:2和4:4:4* *4K为4:2:2。
色彩精度
达4K格式下为10bit YUV，HD和2K格式下为12bit* RGB *仅为输出
色彩空间
REC 601，REC 709
HDMI配置
HDMI自动配置到连接的显示器。
HDMI分辨率
像素到像素高达4K分辨率。
HDMI色彩精度
HD格式下为10bit RGB* *仅为采集，将来软件更新后可用于输出。HD和4K格式下为10bit YUV。
多速率支持
HDMI和SDI视频接口可在SD/HD/2K和4K之间切换。模拟分量视频接口可在SD和HD之间切换。
复制保护
HDMI输入无法从复制保护的HDMI信号源上采集内容。采集和发布内容前请确认版权。
处理
HD下变换
内置高质量硬件下变换器，可从SDI A输出口输出HD-SDI；从SDI B输出口输出SD-SDI；以HD视频格式工作时可输出复合和S-Video。将模拟视频切换到分量并选择HD或SD输出。有Letterbox（上下加黑边）、Anamorphic（变形） 16:9以及Center Cut（左右切边） 4:3等风格可选。
HD上变换
内置高质量硬盘在播放时从 SD上变换到720HD或1080HD。有4:3 pillarbox、14:9 pillarbox和16:9 zoom可选。HD通过HD-SDI、HDMI和模拟分量输出。
交叉变换
内置高质量硬盘在播放时可从720HD到1080HD、1080HD到720HD交叉变换。
实时***
Final Cut Pro X内置***。Premiere Pro CC Mercury Playback Engine***。Avid Media Composer 6?内置***。DaVinci Resolve。
色彩空间转换
硬件实时。
3D处理
双通道和帧封装采集和播放。
操作系统
Mac OS X 10.9 Mavericks、
Mac OS X 10.10 Yosemite或更高版本。
Windows 7 64-bit或
Windows 8 64-bit。
物理规格
环境规格
操作温度
5°到40° C (32°到104° F)
存储温度
-20°到45° C (-4°到113° F)
装箱配置

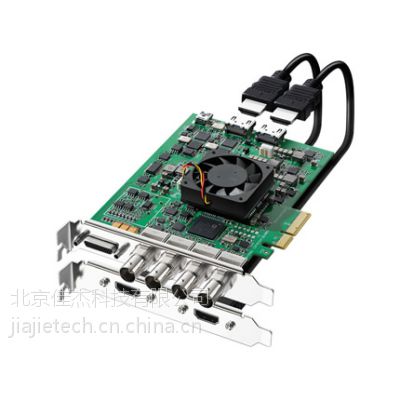

DeckLink 4K Extreme
软件SD卡
用于模拟及RS-422控制的辫子线。
HDMI固定支架
保修
